Was ist eine Magnetfeld-Sichtfolie und wie funktioniert sie?

In meiner beruflichen Praxis, die sowohl die Felddiagnostik als auch Magnetbaugruppen umfasst, habe ich zahlreiche unkomplizierte und praktische Hilfsmittel kennengelernt.

Insbesondere bei der Untersuchung unsichtbarer Magnetfelder zählt die Magnetfeld-Sichtfolie, auch als Magnetfeld-Anzeigefolie bezeichnet, zu den wertvollsten und wichtigsten Hilfsmitteln.

Obwohl diese Folie kostengünstig und einfach anzuwenden ist, hat sie bei mehr Projekten, als ich zählen kann, Zeit und Aufwand gespart, Fehler vermieden und die Qualitätskontrolle unterstützt.

Unterrichtsräume und F&E-Labore ebenso wie Industrieanlagen und Bereiche der Qualitätskontrolle haben eines gemeinsam: den Einsatz von Magnetfeld-Sichtfolie.

In diesem Artikel erläutere ich, was Magnetfeld-Sichtfolie ist, wie sie aufgebaut ist und funktioniert, welchen Nutzen sie in der Praxis bietet und wie Sie die für Ihre Situation und Anwendung am besten geeignete Folie auswählen.

Beginnen wir.

1. Was ist Magnetfeld-Sichtfolie?

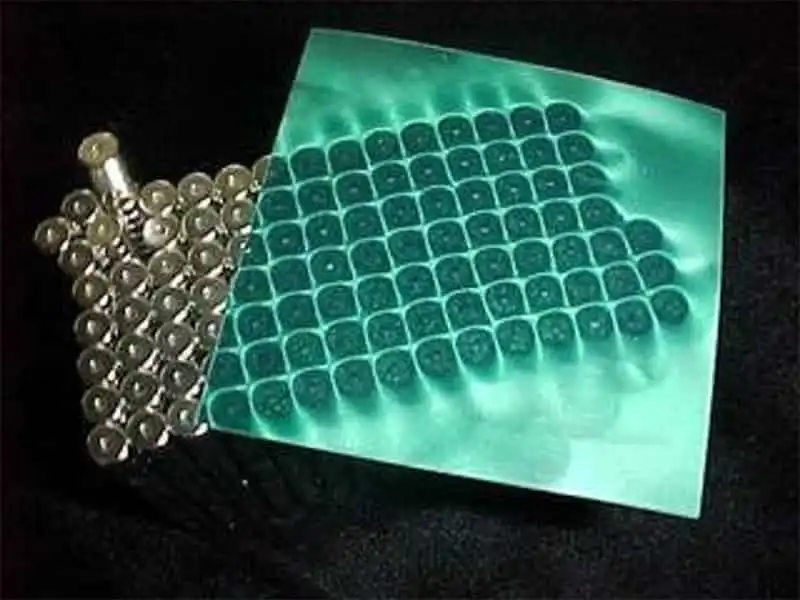

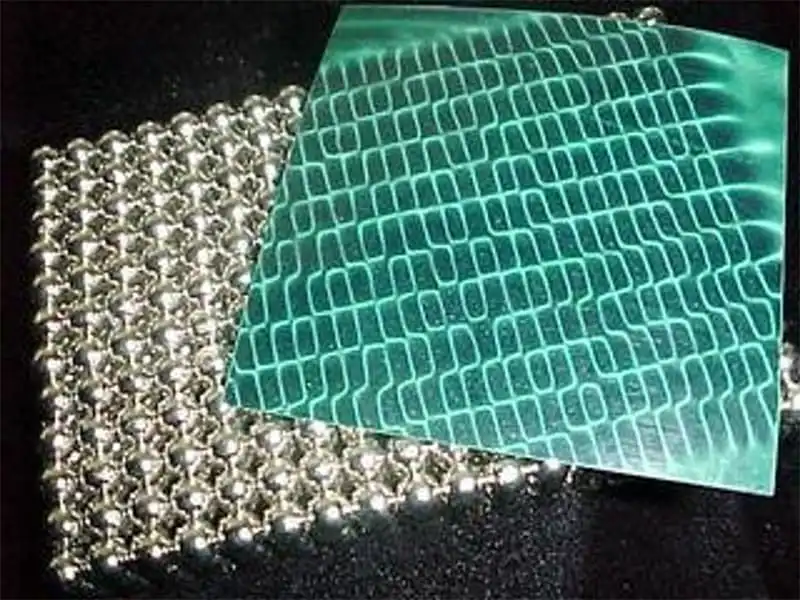

Magnetfeld-Sichtfolie, auch als Magnetfeld-Anzeigefolie bezeichnet, ist eine dünne, flexible Kunststofffolie mit einer Beschichtung aus Mikrokapseln, die in Öl suspendierte Magnetpartikel enthalten.

Unter dem Einfluss eines lokalen Magnetfelds richten sich diese Partikel aus und machen so das Feldmuster sichtbar.

Aus Sicht eines Praktikers ist ein solches Diagnosemittel besonders nützlich: Die Folie wird einfach auf einen Magneten gelegt, und die Feldkonfiguration wird sofort sichtbar – ohne Vorbereitung, ohne aufwendige Anwendung und ohne elektronische Geräte, die die Handhabung verkomplizieren.

Einsteigern erkläre ich häufig, dass sie dem magnetischen Gegenstück einer Wärmebildkamera entspricht, jedoch wesentlich einfacher und direkter anzuwenden ist.

2. Anwendungen von Magnetfeld-Sichtfolie

Als Fachmann, der Magnetfeld-Sichtfolie routinemäßig in verschiedenen Produktionsphasen und Fertigungsarten einsetzt, kann ich Ihnen einen Überblick über ihre vielfältigen Einsatzmöglichkeiten geben.

Bei den folgenden Anwendungen hat sie sich als nützlich erwiesen.

i. Fehlerbehebung am Sensorsystem

Die Position und die Stärke des Magnetfelds bestimmen die Funktionsweise von Hall-Effekt-Sensoren, magnetischen Encodern oder Reed-Schalter-Baugruppen.

Meistens verwende ich eine Folie, um Totzonen, Teilungsumkehrungen oder schwache Felder zu erkennen, die die Leistung beeinträchtigen könnten.

ii. Lehrdemonstrationen und Teamschulungen

Magnetische Sichtfolie spielt im Physikunterricht an Schulen und Universitäten eine wichtige Rolle. Sie hilft den Studierenden, schwierige Zusammenhänge zu verstehen, indem sie die Magnetpole und die Feldverteilung in Echtzeit visualisiert.

Selbst für neue Mitarbeiter in der technischen Ausbildung sind Magnetfelder ein äußerst hilfreiches Werkzeug. Sie vermitteln ein besonderes und unmittelbares Verständnis für sichtbare Abläufe. Die Anwendung ist so einfach, dass sie auch ohne Vorkenntnisse im Bereich des Elektromagnetismus möglich ist.

iii. Qualitätskontrolle bei Magnetbaugruppen

Unabhängig davon, ob Sie bürstenlose Gleichstrommotoren, stabile Magnetgeneratoren oder magnetische Kopplungen entwickeln: Die korrekte Position und Aufteilung der Magnete muss sichergestellt werden.

Mit einer kurzen Prüfung mit der Sichtfolie können wir visuell validieren Neodym-Magnet Baugruppen, präzise Polabstände bestätigen und Fehlausrichtungen erkennen.

iv. Überprüfung magnetischer Muster

Zu unseren Anwendungen gehören beispielsweise kundenspezifische Magnetisierungsdesigns wie mehrpolige Ringe, Halbach-Anordnungen usw.

Magnetische Sichtfolie bietet eine erste schnelle Prüfmöglichkeit, bevor wir auf Gaußmeter oder 3D-Scans zurückgreifen.

v. Vor-Ort-Inspektionen und Service

Bei Wartungsarbeiten, insbesondere an abgelegenen Standorten, habe ich magnetische Sichtfolie als unglaublich nützlich erlebt.

Sie lässt sich ebenso unkompliziert wie ein Werkzeugset zusammenfalten und an jedem Standort einsetzen, um Motorgehäuse und magnetische Dichtungen zu untersuchen oder sogar vergrabene Magnete in Baugruppen aufzuspüren.

4. Magnetische Sichtfolie als Visualisierungshilfe für Magnetfelder

In der Regel stehen uns in den Laboren Gaußmeter und Flusssonden für präzise Messungen zur Verfügung.

Wenn es jedoch um eine schnelle Visualisierung geht, insbesondere in der Vorserienphase oder bei Besprechungen, ist magnetische Sichtfolie stets meine erste Wahl.

Hier ist das tatsächliche Leistungsdiagramm, das Ihnen bei der Anwendung hilft:

• i. Einzelne Stabmagnete: An ihren Enden zeigen sie eine deutliche Hell-/Dunkelschattierung, wobei eine geringe Feldstärke mittelstark dargestellt wird.
• ii. Magnetisierte Platten oder Streifen: Abwechselnde Ring- oder Punktmuster entsprechend ihren kodierten Polen.
• iii. Rotoren und Statoren: Polanzahl, Gleichgewicht und Stabilität lassen sich auf einen Blick überprüfen.
• iv. Halbach-Anordnungen: Inhomogene Felder und das Umkehrverhalten werden sichtbar.
• v. Magnetische Streufelder: Bereiche von Streufeldern um Gehäuse, die von Sensoren häufig nicht erfasst werden, lassen sich sehr einfach lokalisieren.

Die Magnetfeld-Sichtfolie liefert Ihnen keine Feldstärke in Gauß oder Tesla, aber in vielen anderen praktischen Situationen zeigt sie Ihnen genau das, was Sie am meisten benötigen – etwa die Form, Richtung und Verteilung des Feldes.

4.1 Wie kann man ein Magnetfeld sichtbar machen?

Um ein Magnetfeld sichtbar zu machen oder zu analysieren, stehen Ihnen die folgenden Werkzeuge mit ihren jeweiligen Vor- und Nachteilen zur Verfügung:;

Werkzeug oder Methode	Anwendungsfall	Vorteile	Einschränkungen
Magnetfeld-Sichtfolie	Überprüfung von Baugruppen, Polaritätsprüfung und Fehlersuche	Sofort verfügbar, visuell, wiederverwendbar, mobil	Keine numerischen Daten, zweidimensionale Oberflächenansicht
Gaußmeter	Messung der Feldstärke	Präzise, quantitativ	Langsamer, erfordert eine genaue Positionierung
Eisenfeilspäne	Lehrzwecke oder kostengünstige Demonstrationen	Kostengünstig, visuell	Unordentlich, statisch, nur einmal verwendbar
FEA-Simulationssoftware	Konstruktion und Prüfung	Prognosefähig, dreidimensional, anpassbar	Erfordert Erfahrung und Kenntnisse in der Modellierung

In unserem Labor verwenden wir die Sichtfolie überwiegend als erste Methode zur Problemlösung und greifen anschließend bei Bedarf auf die anderen Methoden zurück, wenn eine umfassende Darstellung oder Konformitätsprüfung erforderlich ist.

5. Grüne Magnetfeld-Sichtfolie

In der Industrie verwenden wir überwiegend die grüne Magnetfeld-Sichtfolie, da sie die beste Wahl ist. Sie verbessert nicht nur die Ästhetik, sondern trägt auch zur Verbesserung der Beleuchtungsverhältnisse und Sichtbarkeit bei.

5.1  Wichtige Faktoren für die Verwendung der grünen Magnetfeld-Sichtfolie

· Dicke: Sie weist typischerweise eine Dicke von 100–300 Mikrometern auf und ist damit dünn genug zum Biegen und gleichzeitig dick genug, um ihre Haltbarkeit zu erhöhen.

· Farbe: Sie weist eine leuchtend grüne oder halbopake Farbe auf.

· Arbeits Bereich: Sie reagiert tatsächlich empfindlich auf Felder von nur 15–20 Gauß, was einen guten Kontrast bis 5 000 Gauß ermöglicht.

· Wiederverwenden: Sie ist recycelbar, sofern sie nicht physisch beschädigt ist. Es ist wichtig, sie sehr vorsichtig zu verwenden und an einem flachen, sauberen Ort aufzubewahren. Ablagerungen oder Finger mit Öl und Fett können ihre Ablesbarkeit im Laufe der Zeit beeinträchtigen.

Wenn ich meine grüne Magnetfeld-Sichtfolie nicht verwende, bewahre ich sie stets in einem verschlossenen Umschlag auf.

6. Hochauflösende Magnetfeld-Sichtfolie

Für erhöhte Zuverlässigkeit, insbesondere in Forschung und Entwicklung, verwenden wir stets hochauflösende Magnetfeld-Sichtfolie. Diese Ausführung verwendet kleinere Mikrokapseln und mehr magnetische Partikel, was zu schärferen Details und einem verbesserten Kontrast führt.

6.1 Warum eine hochauflösende Magnetfeld-Sichtfolie wählen?

• · Ihre Randpole liegen in einem Abstand von weniger als 1 mm zueinander und sind klar voneinander zu unterscheiden.
• · Sie verfügt über gut erkennbare Encoderspuren auf ihren Magnetbändern oder Magneträdern, die überprüft werden können.
• · Bei Magneten mit geringer Feldstärke wird das Feld sichtbar, auch wenn eine Standardfolie möglicherweise nicht darauf reagiert.

7. Wo kann ich Magnetfeld-Sichtfolie kaufen?

Im Laufe der Jahre habe ich Magnetfeld-Sichtfolien bei einigen zuverlässigen Händlern gekauft, die zu meinen Anforderungen und meinem Budget passten.

• · Adams Magnetic Products: Wenn Sie Optionen in Industriequalität benötigen, insbesondere für OEMs, ist dies eine Option für Sie.
• · Amazon / eBay: Die Bestellung direkt zu Ihnen nach Hause ist sehr bequem. Die Qualität variiert jedoch, daher sollten Sie vor der Bestellung immer die Bewertungen lesen.
• · Anbieter für wissenschaftlichen Bedarf: Dieser Händler ist ideal für Bildungssets oder Großbestellungen für den Unterricht.
• · Direkt von Herstellern: Wenn Sie größere Mengen kaufen, bieten Hersteller wie Dexter Magnetic Technologies oder SDM Magnetics kundenspezifische Größen oder Rezepturen an.

Berücksichtigen Sie vor der Bestellung die Anforderungen an Größe, Kapazität, Haltbarkeit und vor allem Auflösung.

Im Laufe meiner Tätigkeit in diesem Bereich als Fachmann für Permanentmagnete, Motoren, Sensoren und Magnetsysteme nehme ich bei jedem Arbeitseinsatz stets ein Stück Magnetfeld-Sichtfolie in meinem Werkzeugkoffer mit.

Sie hilft mir, die Situation zu analysieren, und erleichtert es mir erheblich, das Problem und seine Lösung zu erkennen.

Magnetfeld-Sichtfolie zum Verkauf

1. Gelb

2. Grün

3. Mehrfarbig

4. Flüssig

Häufig gestellte Fragen

Wie wird Magnetfeld-Sichtfolie hergestellt?

Eine Magnetfeldanzeige lässt sich herstellen, indem man eine Mischung aus Mineralöl und Ferrofluid zwischen zwei Glasscheiben presst, die Luftblasen sorgfältig herausdrückt, die Ränder versiegelt und die Anzeige anschließend mit einem LED-Streifen beleuchtet.

Kann Magnetfeld-Sichtfolie die Magnetfeldstärke messen?

Ja, Magnetfeld-Sichtfolie ermöglicht durch einen Farbwechsel im Magnetfeld eine qualitative Beurteilung der Magnetfeldstärke. Hellere bzw. intensivere Bereiche weisen auf stärkere Magnetfelder hin, während dunklere Bereiche die Pole anzeigen.

Ist Magnetfeld-Sichtfolie wiederverwendbar?

Die aktuelle Magnetfeld-Sichtfolie ist wiederverwendbar und verfügt über eine automatische Rückstellung. Wird sie vom Magneten entfernt, verblassen die Magnetfeldmuster, während sich die Partikel neu ausrichten. Dadurch wird die Folie für weitere Beobachtungen vorbereitet.

Referenz: Wiki zur Magnetfeld-Sichtfolie
