Auswahl von Magneten für Magnetkupplungen
Magnete für Magnetkupplungen müssen als Teil eines funktionsfähigen Magnetkreises ausgewählt werden, nicht als isolierte Katalogteile.
Bei einer Kupplung hängt die nutzbare Leistung vom Zieldrehmoment, Arbeitsluftspalt, Werkstoff der Trennwand, der Temperatur, der Polanordnung, der Magnetisierungsrichtung, der Beschichtung, der Toleranz und dem Montageverfahren ab. OSENC unterstützt kundenspezifische Neodym-Magnete und Magnetbaugruppen für Kupplungsprojekte, bei denen eine Zeichnungsprüfung, Musterabstimmung oder anwendungsbezogene Magnetauswahl erforderlich ist.
Anwendungsentscheidung

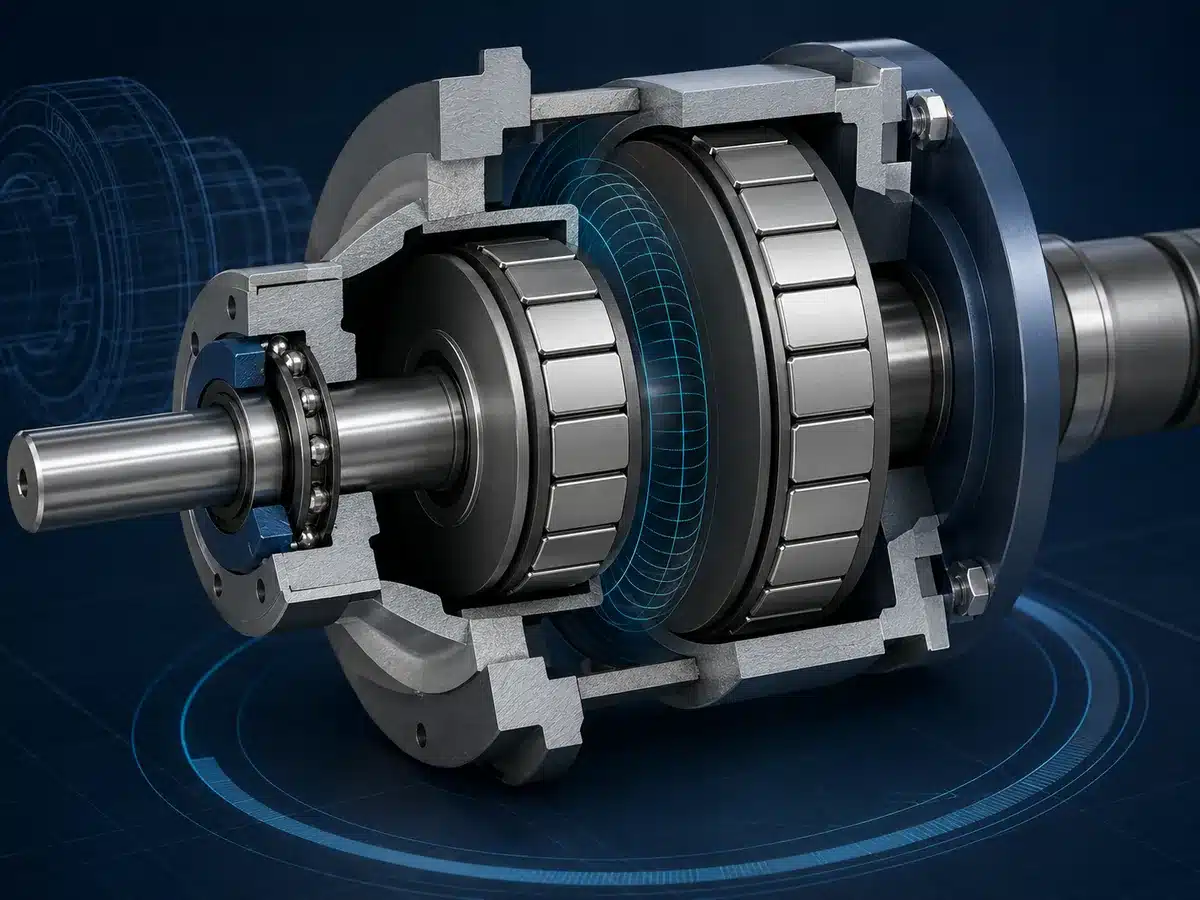

Eine Magnetkupplung überträgt Drehmoment über einen Luftspalt oder eine Trennwand hinweg, ohne direkten mechanischen Kontakt zwischen Antriebs- und Abtriebsseite.
Das bedeutet, dass der Magnet nicht ausschließlich nach Größe, Magnetwerkstoffgüte, Abreißkraft oder Oberflächenfeld ausgewählt werden kann. Abreißkraft und Oberflächenfeld können als Referenzdaten nützlich sein, sollten in der fertigen Baugruppe jedoch nicht mit dem Kupplungsdrehmoment gleichgesetzt werden.
Das tatsächliche Ergebnis hängt von der Gesamtstruktur ab, einschließlich Luftspalt, Polanordnung, aktiver Magnetfläche, Werkstoff der Trennwand und Prüfbedingung. Aus diesem Grund sollte die Auswahl von Magneten für Magnetkupplungen mit der Anforderung der Anwendung beginnen und nicht nur mit einer Katalogmagnetgröße.
Diese Seite macht keine Aussage zu einem festen Drehmoment, einer universell gültigen Magnetgüte, einer garantierten Temperaturgrenze oder der endgültigen Kupplungsleistung. OSENC kann die Magnetanforderung prüfen, wenn der Käufer die technische Zeichnung, den Arbeitsluftspalt, den Werkstoff der Trennwand, die Betriebsbedingung und das erwartete Prüfverfahren bereitstellt.

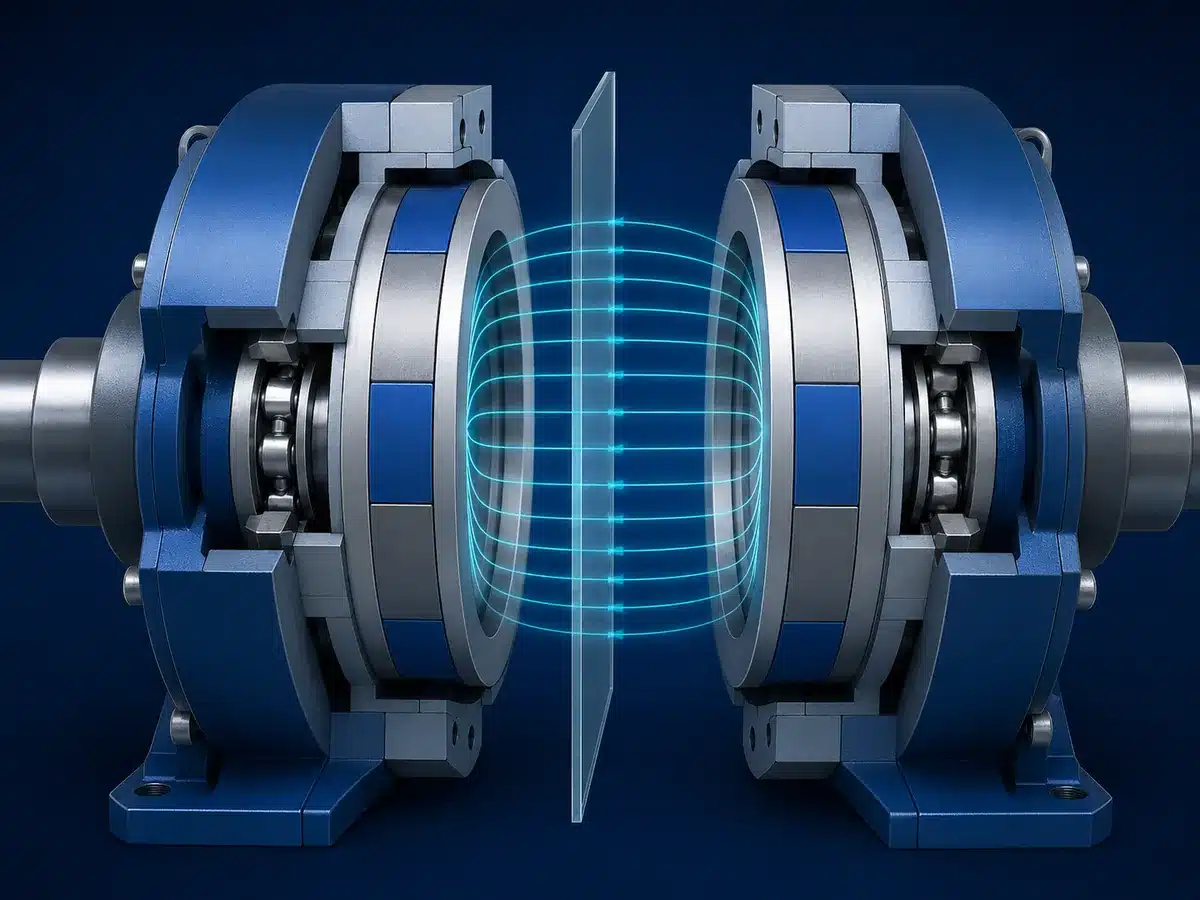

Magnetkreis-Kontext
Die Magnetspezifikation hängt davon ab, wo der Magnet in der Kupplungsstruktur sitzt und wie der Magnetkreis den Arbeitsluftspalt oder die Trennwand überbrückt.
| Kupplungsbereich | Was zu bestätigen ist | Warum diese Angabe wichtig ist |
|---|---|---|
| Innenrotor | Magnetform, Polanordnung, Klebemethode und Freiraum. | Kleine Maßänderungen können das Montagespiel und die magnetische Ausrichtung beeinflussen. |
| Außenrotor | Aktive Magnetfläche, Magnetanzahl, Magnetisierungsrichtung und Toleranz. | Die Außenseite muss zum Magnetkreis und zum verfügbaren Einbauraum passen. |
| Luftspalt oder Barriere | Größe des Luftspalts, Material der Trennwand, Wanddicke und Temperatureinwirkung. | Luftspalt und Barriere können die magnetische Wechselwirkung verringern und die erforderliche Magnetauslegung verändern. |
| Magnetbaugruppe | Vorrichtung, Klebstoff, Hülse, Gehäuse, Beschichtung und Prüfbedingung. | Lose Magnete und montierte Kupplungskomponenten sind mit unterschiedlichen Beschaffungsrisiken verbunden. |
Auswahlkriterien
Bei kundenspezifischen Magneten für Magnetkupplungen ist eine vollständige Prüfung der Betriebsbedingungen der beste Ausgangspunkt.
Geben Sie, sofern verfügbar, das erwartete Drehmoment, die erforderliche Sicherheitsmarge und die Prüfbedingung an.
Bestätigen Sie den Luftspalt, das Material und die Dicke der Trennwand sowie die Grenzwerte für den Freiraum.
Die Temperatur beeinflusst die Auswahl der Magnetgüte und sollte vor der endgültigen Werkstoffauswahl geprüft werden.
Magnettoleranz, Beschichtungsdicke und Klebeverfahren können die Montagepassung und die Langzeitstabilität beeinflussen.

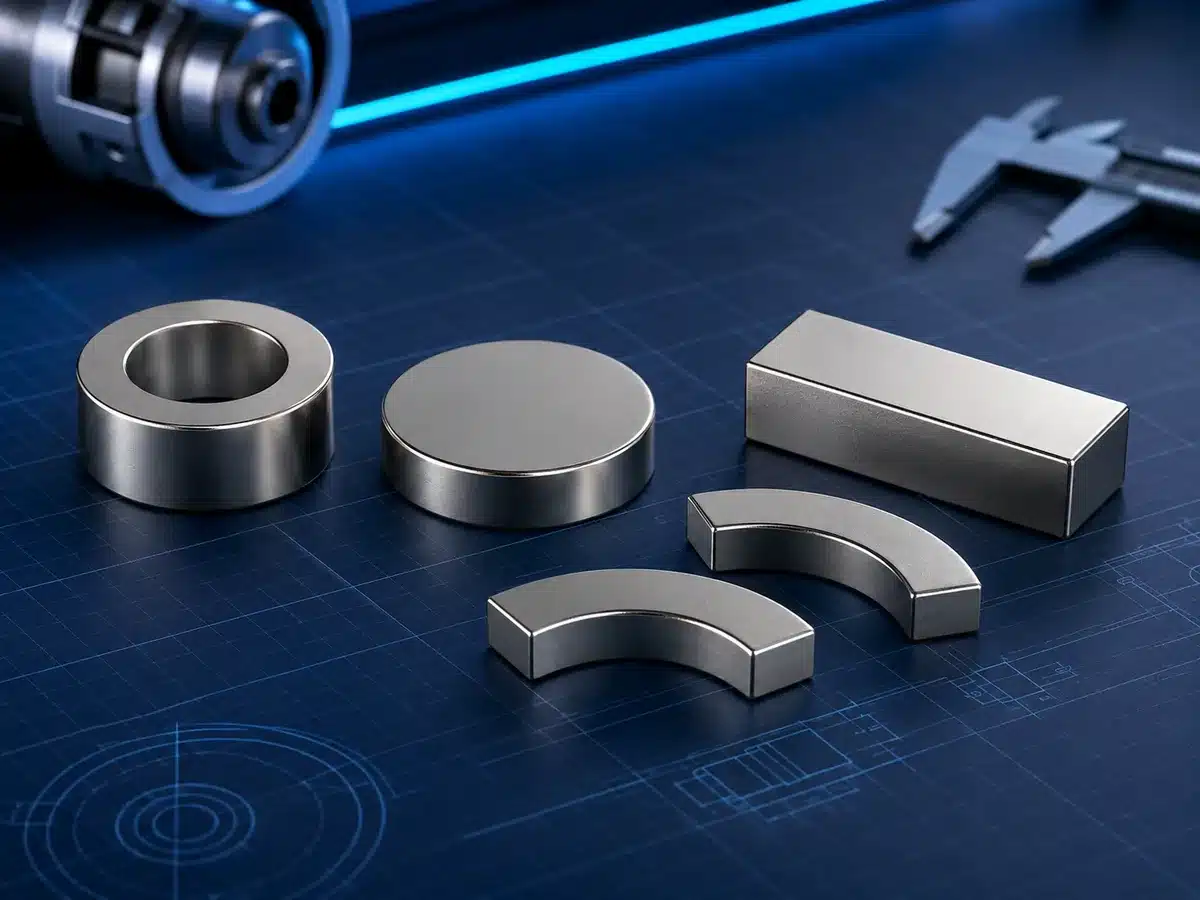

Magnetgeometrie
Magnetkupplungen können je nach Rotorgeometrie, Polanordnung, verfügbarem Bauraum und Montageverfahren unterschiedliche Formen von Neodym-Magneten verwenden.
Wird häufig für konzentrische Kupplungsanordnungen in Betracht gezogen, bei denen eine durchgängige ringförmige Geometrie erforderlich ist.
Geeignet, wenn die Kupplungskonstruktion getrennte Polstücke entlang eines Kreisverlaufs benötigt.
Kann für kompakte Anordnungen, Prototypen oder spezielle Magnetkreisstrukturen in Betracht gezogen werden.
Kann für rechteckige Polstücke, Vorrichtungen oder kundenspezifische Kupplungsbaugruppen geprüft werden.
Werkstoffbewertung
Eine höhere Neodym-Magnetgüte ist nicht automatisch die richtige Lösung für jede Magnetkupplung. Magnetgüte, Beschichtung und Magnetisierungsrichtung müssen zum Magnetkreis und zur Betriebsumgebung passen.
Die Auswahl der Magnetgüte sollte anhand des Zieldrehmoments, des verfügbaren Volumens, des Arbeitsluftspalts und der thermischen Belastung überprüft werden. OSENC sollte eine Magnetgüte nicht allein anhand von Keyword-Daten auswählen.
Die Auswahl der Beschichtung hängt vom Korrosionsrisiko, vom Klebeverfahren, vom Montagespiel und von den Handhabungsbedingungen ab. Siehe Beschichtung für Neodym-Magnete Optionen für damit verbundene Materialentscheidungen.

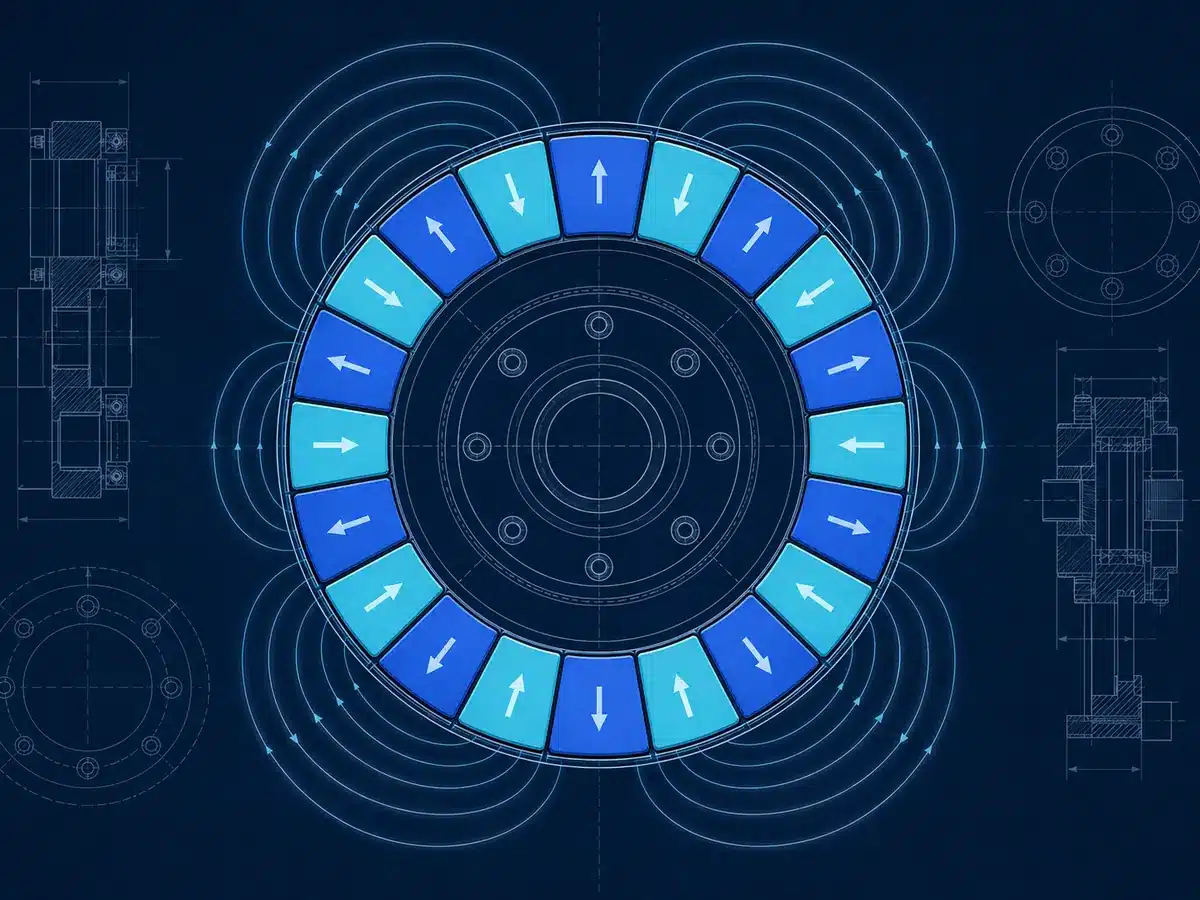

Die Magnetisierungsrichtung muss zur Kupplungsanordnung passen. Vor der Musterfertigung sollte sie anhand der Zeichnung bestätigt werden.
Abreißkraft und Oberflächenfeld können zur Beschreibung eines Magneten beitragen, die Kupplungsleistung hängt jedoch vom vollständigen Magnetkreis, dem Prüfaufbau und der mechanischen Struktur ab. Fügen Sie bei Angebotsanfragen nach Möglichkeit das Zieldrehmoment oder die funktionale Prüfbedingung hinzu.
Beschaffungsentscheidung
Einige Käufer benötigen lediglich kundenspezifische Neodym-Magnete. Andere benötigen Unterstützung bei der Prüfung der Magnetbaugruppe, Vorrichtung, des Gehäuses, Klebstoffs, der Hülse oder des Prüfverfahrens.
Geeignet, wenn der Käufer Gehäuse, Klebung, Prüfung und Montageprozess bereits selbst festlegt.
Nützlich, wenn Ausrichtung, Klebung, Passung der Hülse oder eine reproduzierbare Montagequalität Teil des Beschaffungsrisikos sind.
Empfohlen, wenn für die Kupplung ein definiertes Zieldrehmoment, eine Barriere, ein Spalt, eine Temperatur oder eine spezielle Magnetisierungsanforderung vorgegeben ist.
OSENC-Prüfprozess
Der Prüfprozess ist darauf ausgelegt, ein Anwendungsproblem in eine klare Magnetspezifikation oder eine Abstimmung zu einem Muster zu überführen.
Übermitteln Sie Kupplungstyp, Zeichnung, Zieldrehmoment, Arbeitsluftspalt, Temperatur und Umgebungsbedingungen.
Form, Magnetgüte, Richtung, Beschichtung, Toleranz und Magnetisierung im Abgleich mit der Konstruktion prüfen.
Bestätigen Sie vor der Bemusterung die Musterstückzahl, Prüfhinweise und die Bedingungen der Funktionsprüfung.
Legen Sie nach Klärung des Bemusterungsvorgehens Zeichnung, Menge, Verpackung und Montageanforderungen fest.
RFQ-Checkliste
Vollständige Angaben helfen Osenc, die Anforderungen an den kundenspezifischen Magneten genauer zu prüfen und vermeidbare Bemusterungsrisiken zu reduzieren.
Verwandte Leistungsbereiche
Nutzen Sie diese Seiten, um die Magnetkompetenzen von Osenc zu vergleichen, bevor Sie eine Zeichnung oder Musteranforderung für eine Kupplung senden.
FAQ
Viele Magnetkupplungen arbeiten mit Permanentmagneten. Neodym-Magnete werden häufig in Betracht gezogen, wenn bei begrenztem Bauraum eine hohe Magnetkraft erforderlich ist. Die endgültige Auswahl hängt vom angestrebten Drehmoment, vom Spalt, von der Temperatur, vom Material der Barriere und vom Aufbau der Baugruppe ab.
Nein. Neodym-Magnete können eine hohe magnetische Leistungsfähigkeit bieten. Vor der Werkstoffauswahl müssen jedoch Arbeitstemperatur, Umgebungsbedingungen, Korrosionsrisiko und mechanische Konstruktion geprüft werden.
Der Luftspalt oder die Trennbarriere beeinflusst die magnetische Wechselwirkung zwischen Antriebs- und Abtriebsseite. Bei einem größeren Abstand müssen Magnetvolumen, Polanordnung, aktive Fläche und Prüfbedingungen häufig genauer betrachtet werden.
Nein. Die Abreißkraft ist nicht mit dem Kupplungsdrehmoment gleichzusetzen. Sie kann als Referenzwert dienen, doch das Kupplungsverhalten hängt vom vollständigen Magnetkreis, dem Luftspalt, der Barriere, der Polanordnung und dem Prüfaufbau ab.
Es gibt keine allgemeingültig beste Form. Je nach Kupplungsanordnung und Montageverfahren können Ringmagnete, Segmentmagnete, Scheibenmagnete, Blockmagnete und kundenspezifische Formen in Betracht gezogen werden.
Einzelne Magnete können ausreichen, wenn Sie die Montage bereits beherrschen. Wenn Ausrichtung, Verklebung, Hülsenpassung oder reproduzierbare Prüfungen zu den Risikofaktoren gehören, kann eine Bewertung der Magnetbaugruppe besser geeignet sein.
Senden Sie die technische Zeichnung, Magnetabmessungen, den Arbeitsluftspalt, das Zieldrehmoment oder die Prüfbedingung, die Betriebstemperatur, den Werkstoff der Trennwand, die Anforderungen an die Beschichtung, die Magnetisierungsrichtung sowie die Muster- und Produktionsmenge.
Osenc kann Sie vor der Bemusterung bei der Prüfung von Magnetform, Magnetgüte, Beschichtung, Magnetisierungsrichtung, Arbeitsluftspalt, Prüfbedingung und Montagerisiko unterstützen. Fügen Sie Ihre Zeichnung, Musterdetails, das Zieldrehmoment und die Betriebsbedingungen bei, damit die Diskussion zu Ihrer Angebotsanfrage konkreter ausfällt.
