Magnetismus von Edelstahl
Kurzantwort
Einige nichtrostende Stähle sind magnetisch, andere werden von einem Handmagneten nicht stark angezogen.
Die Antwort hängt hauptsächlich vom metallurgischen Gefüge und der Verarbeitungshistorie des Stahls ab – nicht allein davon, ob er Eisen enthält.
Ferritische, martensitische und Duplexstähle sowie die meisten ausscheidungshärtenden nichtrostenden Stähle zeigen normalerweise eine deutliche magnetische Reaktion. Vollständig geglühte austenitische Güten wie 304 und 316 werden in der Regel nur schwach angezogen; Kaltverformung und Schweißen können die lokale magnetische Reaktion jedoch verstärken. Eine Zusammenfassung bietet die Britischer Edelstahlverband.
Ein Magnettest kann bei der Vorauswahl von Bauteilen helfen, jedoch nicht zweifelsfrei nachweisen, dass ein Bauteil aus 304 oder 316 besteht. Ebenso lässt sich damit nicht vorhersagen, wie sich das Bauteil auf die Abreißkraft, die Magnetfeldverteilung oder eine Magnetbaugruppe auswirkt.

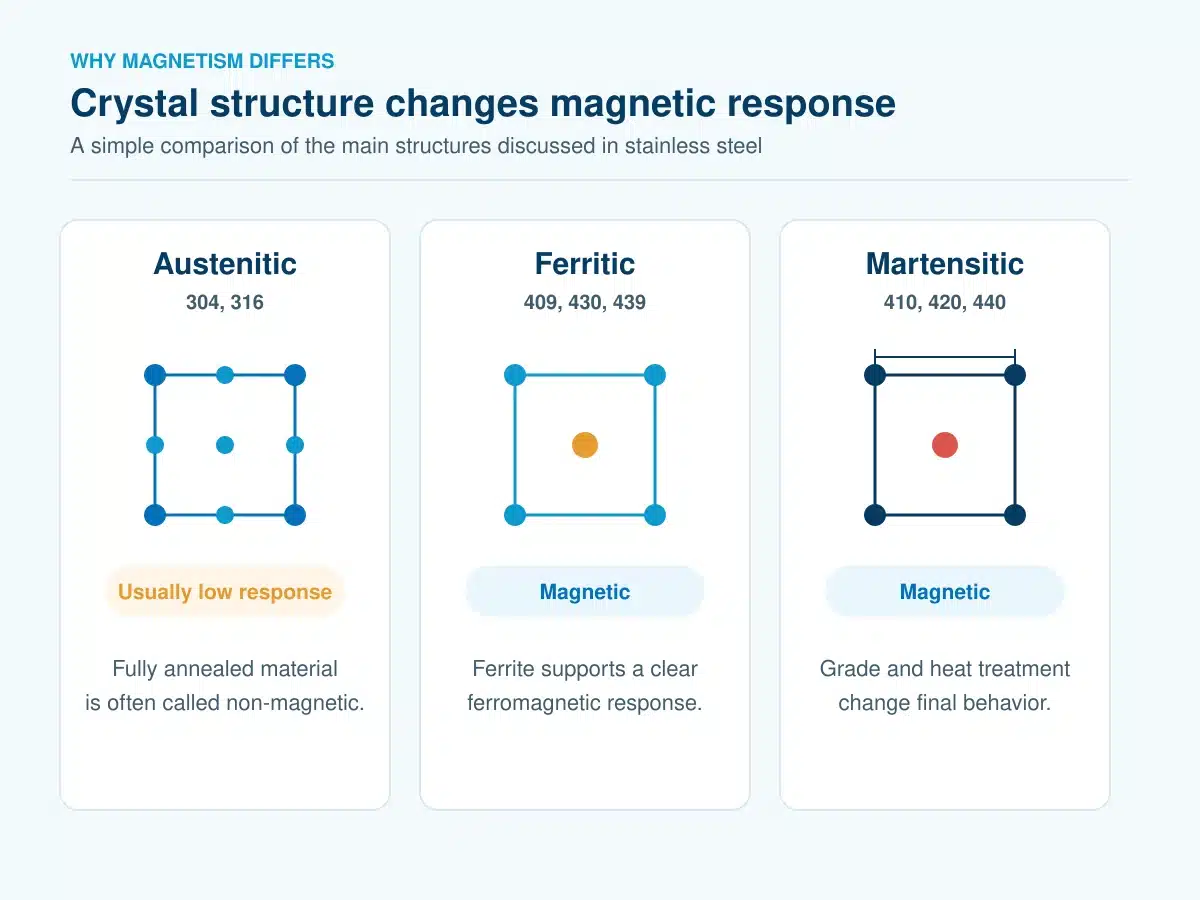

Warum ist mancher nichtrostende Stahl magnetisch?
Der Magnetismus nichtrostender Stähle hängt stark von ihrer Kristallstruktur ab. Ferritische und martensitische Gefüge sind ferromagnetisch, während ein vollständig austenitisches Gefüge eine deutlich geringere magnetische Permeabilität aufweist.
Deshalb können zwei Edelstahlteile mit ähnlichem Erscheinungsbild auf denselben Magneten unterschiedlich reagieren. Legierungsfamilie, genaue Zusammensetzung, Wärmebehandlung, Umformung, Schweißen, Gießverfahren und lokale Verformung können das Ergebnis jeweils beeinflussen.
Die Britischer Edelstahlverband gibt an, dass die relative magnetische Permeabilität vollständig geglühter austenitischer nichtrostender Stähle im Allgemeinen etwa 1,003 bis 1,05 beträgt. Ein Wert nahe 1 weist im Vergleich zu stark magnetischen Stählen nur auf eine geringe magnetische Reaktion hin.
Dies ist ein weit gefasster Referenzbereich und kein grundsätzlich geltender Abnahmegrenzwert für jedes Bauteil aus 304 oder 316. Eine kontrollierte Anforderung muss den Produktzustand, die Prüfmethode, die Magnetfeldbedingungen und die Abnahmephase festlegen.

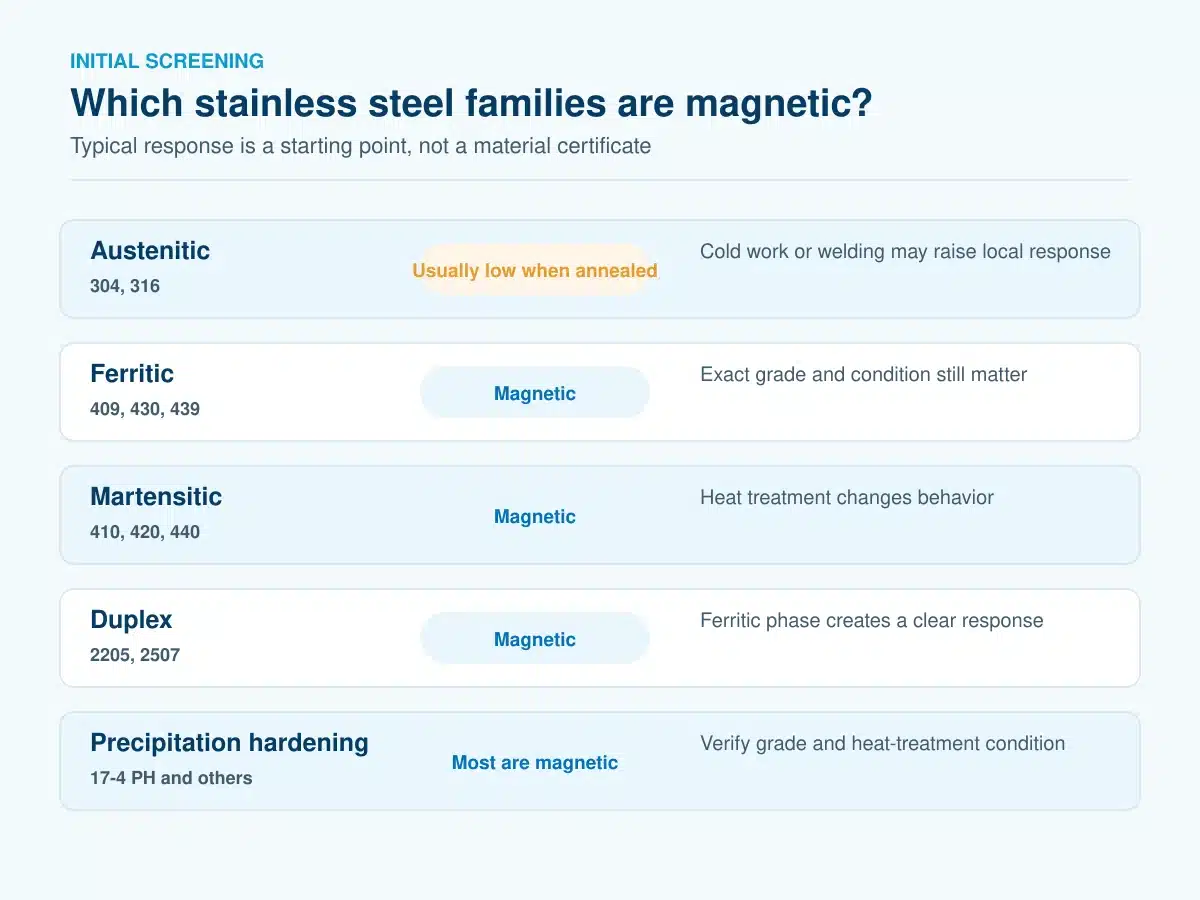

Welche Arten von Edelstahl sind magnetisch?
| Edelstahlgruppe | Gängige Beispiele | Typische magnetische Reaktion | Wichtige Einschränkung |
|---|---|---|---|
| Austenitisch | 304, 316 | Im vollständig geglühten Zustand üblicherweise gering | Die lokale magnetische Reaktion kann durch Kaltverformung und Schweißen zunehmen. |
| Ferritisch | 409, 430, 439 | Magnetisch | Die magnetische Reaktion und die Leistungsfähigkeit im Magnetkreis hängen dennoch von der genauen Werkstoffgüte und ihrem Zustand ab. |
| Martensitisch | Baureihen 410, 420 und 440 | Magnetisch | Wärmebehandlung und Werkstoffgüte beeinflussen sowohl das mechanische als auch das magnetische Verhalten. |
| Duplex | 2205, 2507 | Magnetisch | Die ferritische Phase bewirkt eine deutliche magnetische Reaktion. |
| Ausscheidungshärtung | 17-4 PH und andere Werkstoffgüten | Die meisten sind magnetisch | Prüfen Sie die genaue Werkstoffgüte und den Wärmebehandlungszustand. |
Diese Tabelle eignet sich für die erste Werkstoffauswahl. Sie ersetzt weder eine Bestellspezifikation noch eine chemische Analyse, eine Permeabilitätsprüfung oder eine magnetische Validierung auf Anwendungsebene.

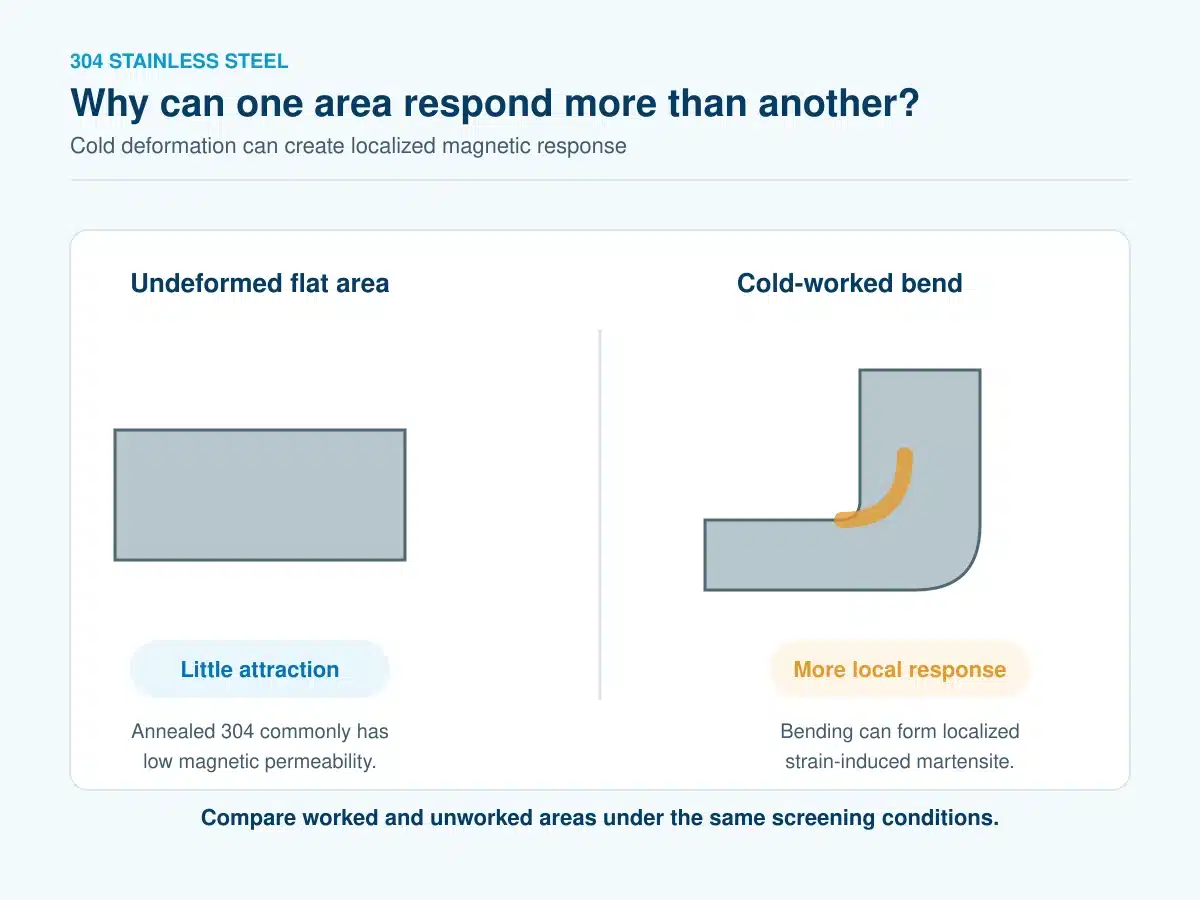

Ist Edelstahl 304 magnetisch?
Edelstahl 304 weist im geglühten Zustand normalerweise eine geringe magnetische Permeabilität auf und wird von einem Handmagneten möglicherweise nur schwach angezogen. Allerdings kann, Kaltumformung einen Teil seines austenitischen Gefüges in verformungsinduzierten Martensit umwandeln, wodurch die magnetische Reaktion zunimmt.
Dieser Effekt tritt häufig lokal auf. Gebogene Ecken, tiefgezogene Bereiche, gerollte Gewinde, gescherte Kanten, gestanzte Bereiche oder stark umgeformte Oberflächen können einen Magneten deutlich stärker anziehen als eine unverformte ebene Fläche desselben Bauteils.
Das Ausmaß der Veränderung ist nicht festgelegt. Es hängt von der Werkstoffzusammensetzung, dem Ausgangszustand, dem Umformgrad, der Temperatur und der Verarbeitungshistorie ab. Eine magnetische Reaktion bedeutet daher nicht automatisch, dass ein als 304 ausgewiesenes Bauteil gefälscht ist oder außerhalb der Spezifikation liegt.

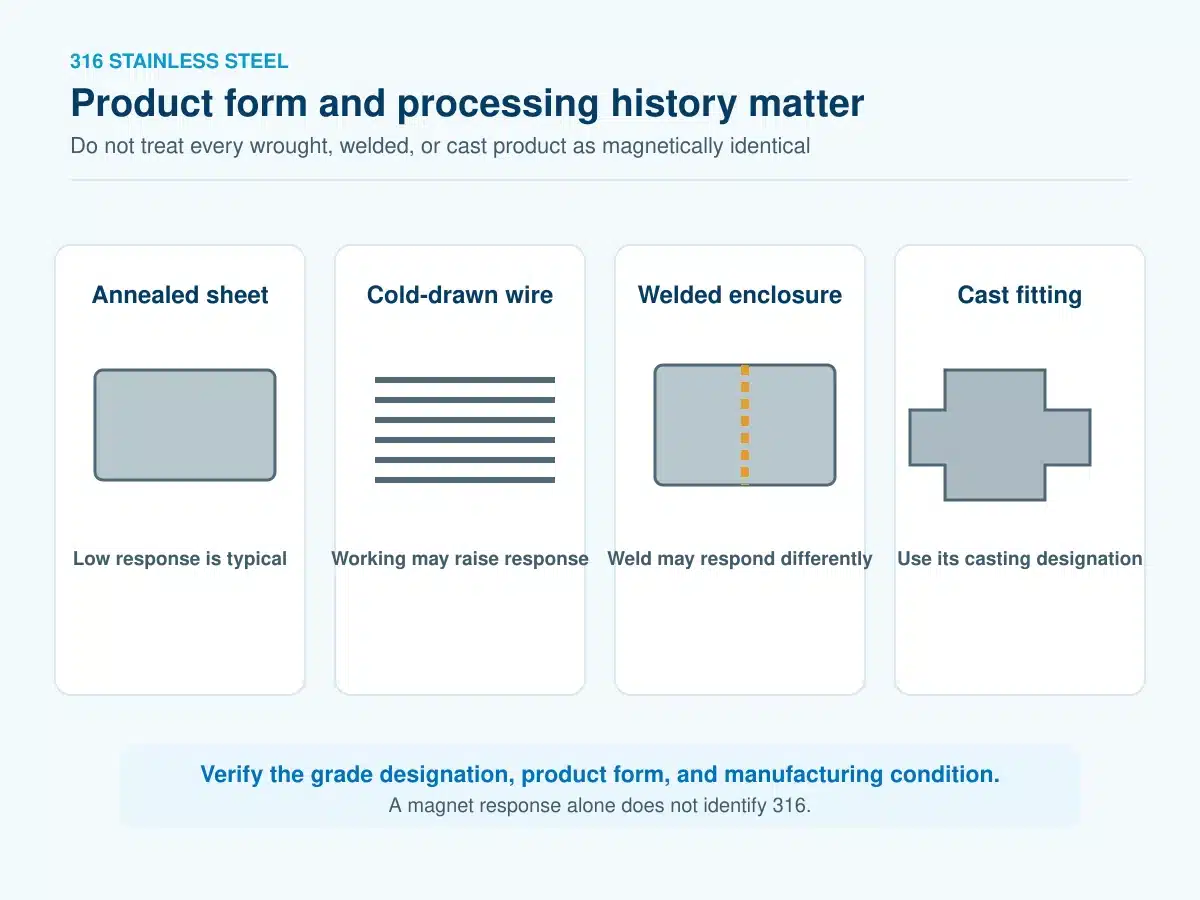

Ist Edelstahl 316 magnetisch?
Vollständig geglühter 316-Knetwerkstoff weist normalerweise ebenfalls eine geringe magnetische Permeabilität auf. Kaltverformung kann seine magnetische Reaktion verstärken, wobei das Ergebnis von der Zusammensetzung und Verarbeitung abhängt.
Durch Schweißen kann das Schweißgut oder der angrenzende Bereich eine andere magnetische Reaktion zeigen, da einige austenitische Schweißgefüge Ferrit enthalten. Dies wird im BSSA-Leitfaden zur Zusammensetzung. erläutert. Daher kann ein geschweißtes Gehäuse an der Naht anders reagieren als am Grundblech.
Ein Blech aus 316-Knetwerkstoff, kaltgezogener 316-Draht, ein geschmiedetes Befestigungselement aus 316 und ein geschweißtes Gehäuse aus 316 können daher aufgrund ihrer unterschiedlichen Verarbeitungshistorie verschieden reagieren. Ein gegossenes austenitisches Formstück sollte anhand seiner Gusswerkstoffbezeichnung beurteilt und nicht ohne Weiteres als Knetwerkstoff des Typs 316 eingestuft werden. Das Nickel Institute weist darauf hin, dass entsprechende Gusswerkstoffe andere Bezeichnungen und angepasste Zusammensetzungen aufweisen.

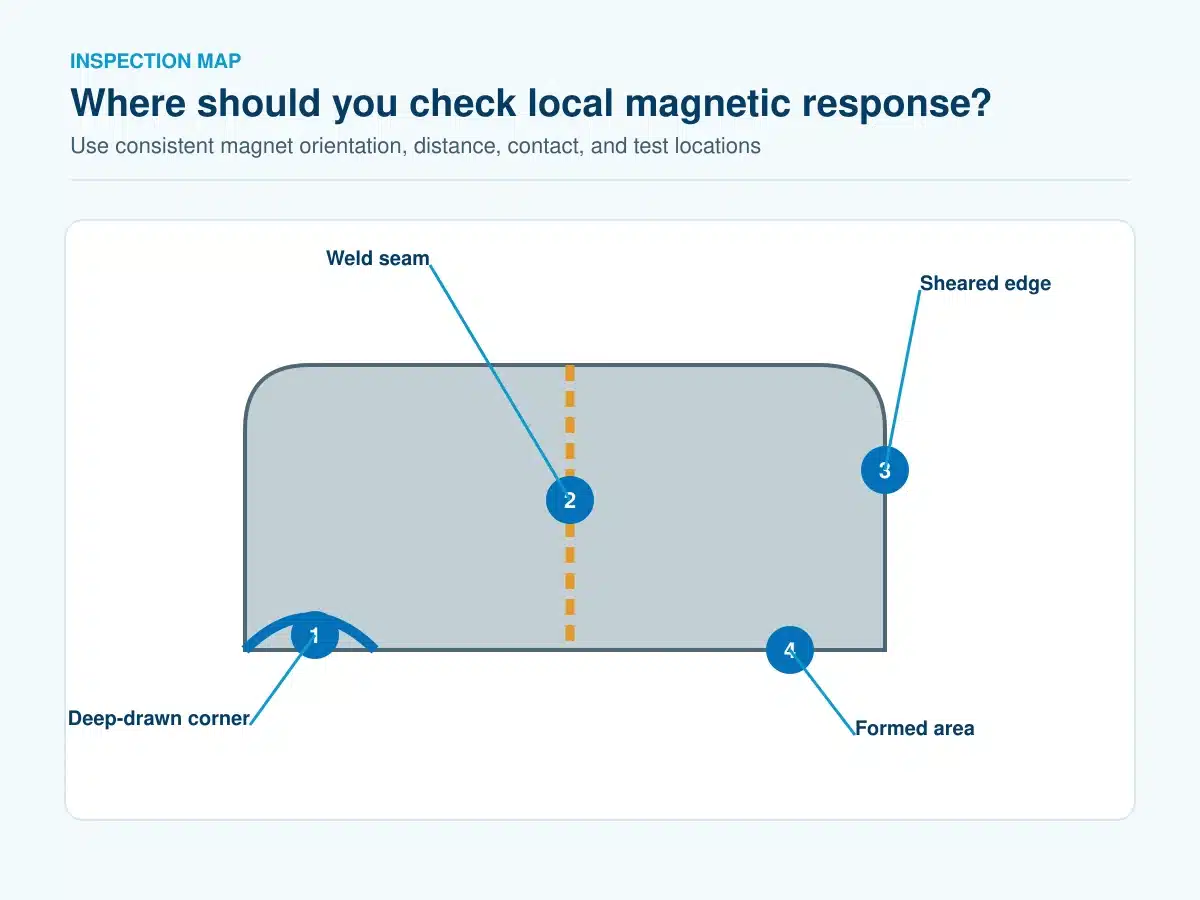

Was lässt sich aus einer lokalen magnetischen Reaktion ableiten?
Der Ort der Reaktion kann Hinweise darauf geben, was näher untersucht werden sollte, ermöglicht jedoch keine vollständige Werkstoffdiagnose.
| Beobachtung | Mögliche Erklärung | Praktischer nächster Schritt |
|---|---|---|
| Stärkere Anziehung an einer tiefgezogenen Ecke | Lokal konzentrierte Kaltumformung | Vergleichen Sie umgeformte und unverformte Bereiche unter denselben Vorprüfbedingungen. |
| Stärkere Anziehung an einer gescherten oder spanend bearbeiteten Kante | Lokale Verformung oder veränderter Oberflächenzustand | Prüfen Sie den Trenn- und Nachbearbeitungsprozess. Wenn die Werkstoffgüte relevant ist, verwenden Sie ein definiertes Verfahren zur Werkstoffverifizierung. |
| Stärkere Anziehung an einem gerollten Gewinde oder geschmiedeten Kopf | Starke lokale Umformung | Spezifikation und Fertigungszustand des Verbindungselements prüfen. |
| Stärkere Anziehung an einer Schweißnaht | Verbliebener Ferrit oder lokale Gefügeveränderung | Grundwerkstoff, Schweißzusatz, Schweißverfahren und Abnahmeanforderung prüfen. |
| Ein Gussformstück reagiert stärker als ein Blech aus Knetwerkstoff | Abweichende Gusszusammensetzung und Ferritbalance | Die Gusswerkstoffbezeichnung prüfen, statt den Werkstoff mit den Knetwerkstoffen 304 oder 316 gleichzusetzen. |
| An den meisten Stellen des Bauteils ist eine deutliche Anziehung feststellbar | Als Ursachen kommen eine magnetische Edelstahlgruppe, starke Kaltverformung oder eine Werkstoffverwechslung infrage | Werkstoffspezifikation und Bearbeitungshistorie prüfen. Das Bauteil nicht allein nach dem subjektiven Eindruck bei der Handprüfung annehmen oder zurückweisen. |
Für einen reproduzierbaren Screening-Vergleich sind derselbe Magnet, dieselbe Ausrichtung, derselbe Kontakt beziehungsweise Abstand und dieselben Prüfstellen zu verwenden. Dennoch bleibt das Ergebnis qualitativ, sofern der Kunde dieses Screening-Verfahren nicht festgelegt und validiert hat.

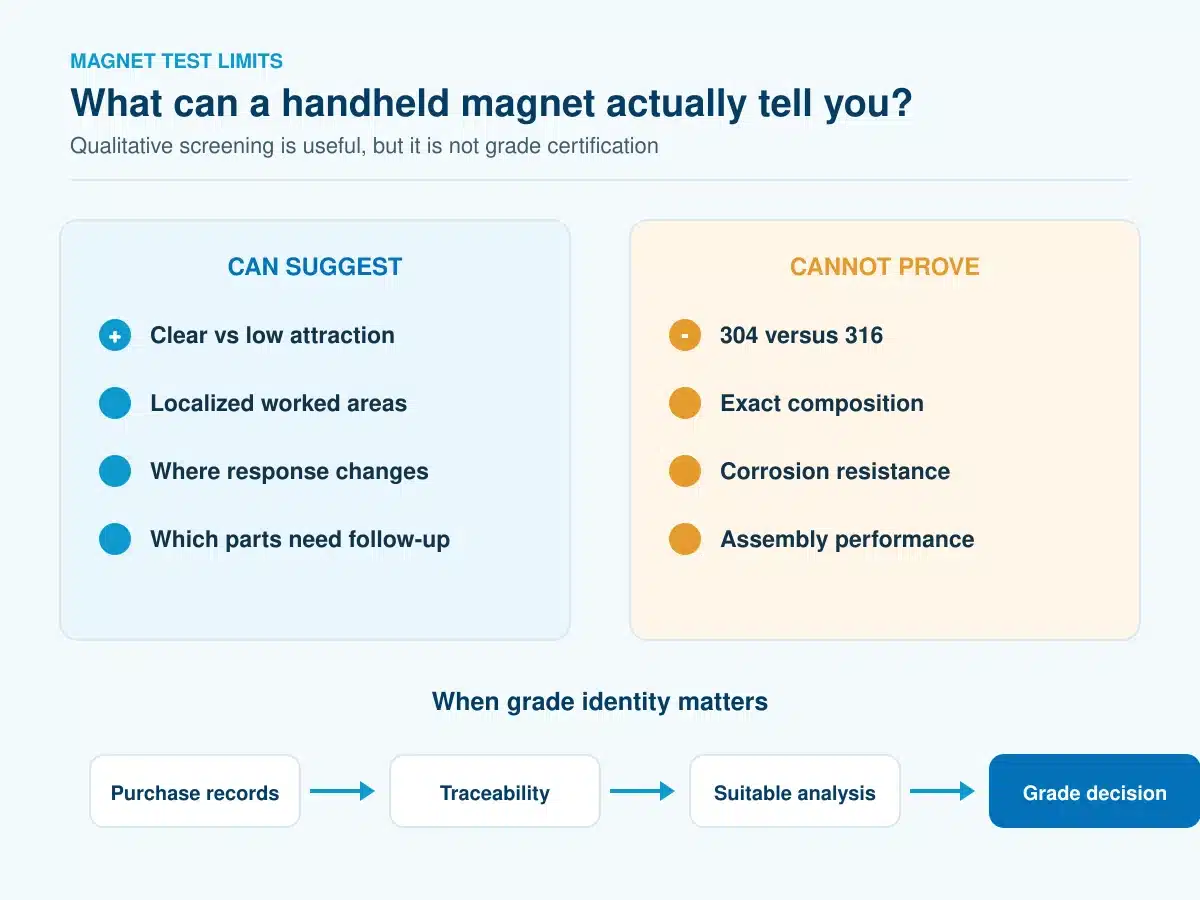

Lassen sich 304 und 316 mit einem Magneten unterscheiden?
Nein. Mit einem Handmagneten lassen sich 304 und 316 nicht zuverlässig unterscheiden.
Es kann dabei helfen, ein weichgeglühtes austenitisches Produkt von einer eindeutig magnetischen Edelstahlwerkstofffamilie zu unterscheiden. Kaltverformter austenitischer Stahl kann diesen Vergleich jedoch erschweren. Auch die Oberflächenform, die Dicke, die Magnetstärke, der Abstand und die Prüfposition beeinflussen, was der Bediener spürt.
Wenn die Werkstoffgüte entscheidend ist, verifizieren Sie sie anhand der Beschaffungsunterlagen und mit einem geeigneten Verfahren zur Werkstoffidentifizierung. BSSA-Leitlinie zur Sortierung von Werkstoffgüten besagt, dass für eine eindeutige Entscheidung über die Werkstoffgüte möglicherweise eine chemische Analyse erforderlich ist. Je nach Verfahren können zusätzliche Analysen erforderlich sein, um Varianten mit niedrigem Kohlenstoffgehalt oder kontrolliertem Stickstoffgehalt zu unterscheiden.
Eine Magnetprüfung weist weder die Korrosionsbeständigkeit, die exakte Zusammensetzung, die exakte relative Permeabilität noch die Eignung für eine Magnetbaugruppe nach.

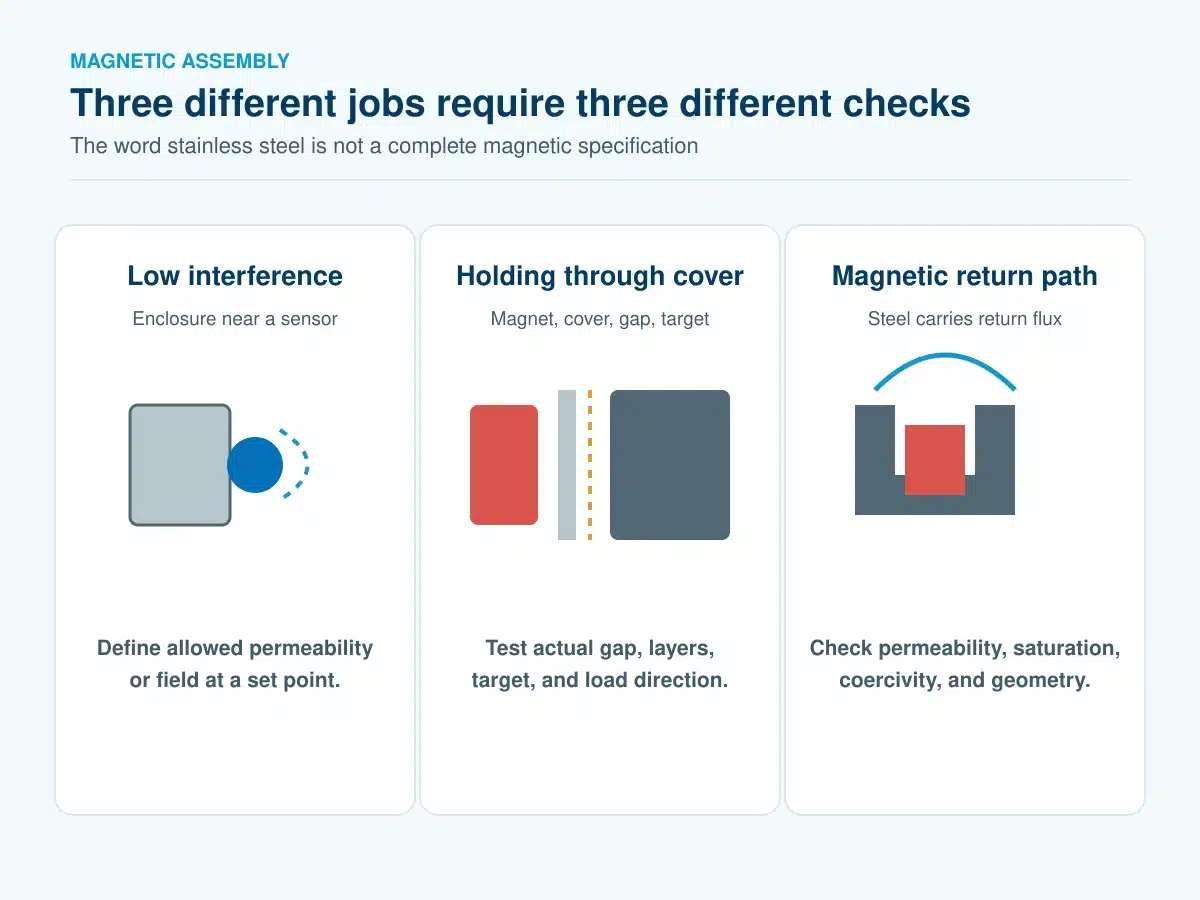

Wie kann Edelstahl eine Magnetbaugruppe beeinflussen?
Welcher Edelstahl geeignet ist, hängt von der Funktion des Bauteils ab. Für eine Abdeckung oder ein Gehäuse, die bzw. das magnetische Störungen minimieren soll, gelten andere Anforderungen als für einen Halter oder ein Rückschlussbauteil, das magnetischen Fluss führen soll.
Wenn eine geringe magnetische Beeinflussung entscheidend ist
Ein austenitischer Edelstahl mit geringer Permeabilität kann geeignet sein, wenn eine Abdeckung, ein Gehäuse, ein Befestigungselement oder eine Halterung keinen starken magnetischen Flusspfad bilden soll. Die Anforderung sollte die exakte Werkstoffgüte, die Produktform, den Werkstoffzustand, die zulässige Permeabilität oder Feldbeeinflussung, das Prüfverfahren, den Messort und den Abnahmezeitpunkt festlegen.
Wählen Sie den Werkstoff nicht allein anhand der Werkstofffamilie aus. Umformen und Schweißen nach Wareneingang können das lokale Verhalten verändern. Eine Prüfung ausschließlich am angelieferten Flachblech repräsentiert daher möglicherweise nicht das fertige Bauteil.
Wenn die Haftkraft entscheidend ist
Jede zusätzliche nichtmagnetische Schicht oder physische Trennung zwischen einem Magneten und seinem Gegenstück kann die Abreißkraft verringern. Das Ausmaß hängt vom Magneten, vom Werkstoff und der Dicke des Gegenstücks, vom Luftspalt, von der Geometrie, den Beschichtungen, den Kontaktbedingungen und dem Prüfaufbau ab. Diese sind auch zentrale Variablen in spezialisierten Leitlinien für Abreißkraftprüfungen.
Für einen aussagekräftigen Vergleich sind Magnetabmessungen und Magnetisierungsrichtung, Werkstoff, Größe und Dicke des Gegenstücks, Beschichtungen oder Zwischenschichten, der tatsächliche Arbeitsluftspalt, die Belastungsrichtung sowie die Art der Belastung – statisch, zyklisch oder stoßartig – festzulegen.
Wenn Edelstahl als magnetischer Rückschluss vorgesehen ist
Eine deutliche Reaktion auf einen Handmagneten beweist nicht, dass eine Edelstahlsorte als magnetischer Rückschlusswerkstoff effizient ist. Die Leistungsfähigkeit des Magnetkreises hängt außerdem von der Permeabilität im relevanten Feld, der Sättigungsflussdichte, der Koerzitivfeldstärke, der Geometrie und der Querschnittsdicke ab, wie in diesem Anwendungsleitfaden für weichmagnetische Werkstoffe.
Das Bauteil sollte im vorgesehenen Magnetkreis bewertet werden. Ein Werkstoff, der von einem Magneten angezogen wird, kann in der vorgesehenen Geometrie dennoch eine zu hohe Reluktanz verursachen oder die Sättigung erreichen.
Wie sollte das Edelstahlbauteil spezifiziert und geprüft werden?
Gehen Sie vom tatsächlichen Ziel der Anwendung aus, statt nur zu fragen, ob der Stahl magnetisch ist.
| Anwendungsziel | Spezifikation | Prüfung |
|---|---|---|
| Magnetische Beeinflussung minimieren | Güte, Erzeugnisform, Zustand, Fertigungsweg, maximal zulässige Permeabilität bzw. Feldbeeinflussung, Messpunkt | Prüfen Sie die relevante Fertigungsstufe und die endgültige Geometrie, wenn die Bearbeitung das magnetische Verhalten verändern kann. |
| Abreißkraft durch eine Edelstahlabdeckung aufrechterhalten | Abdeckungsmaterial, Dicke, Beschichtungen, tatsächlicher Abstand, Angaben zu Magnet und Gegenkörper, Belastungsrichtung | Prüfen Sie eine repräsentative Baugruppe unter den vorgesehenen Abstands- und Kontaktbedingungen. |
| Edelstahl als magnetischen Gegenkörper oder Rückschluss verwenden | Exakte Güte, magnetische Eigenschaften, Geometrie, Dicke und Betriebsfeld | Prüfen Sie den Magnetkreis auf Einschränkungen durch Permeabilität und Sättigung. |
| Werkstoffidentität bestätigen | Beschaffungsspezifikation und erforderliche Unterscheidung der Güten | Verwenden Sie Rückverfolgbarkeitsnachweise und ein geeignetes Verfahren zur Werkstoffidentifikation; verlassen Sie sich nicht allein auf einen Magneten. |
ASTM A342/A342M-26 beschreibt Verfahren zur Messung der relativen Permeabilität schwach magnetischer Werkstoffe bis zu einer relativen Permeabilität von 6,0. Probengeometrie, gewähltes Verfahren und Magnetfeldbedingungen beeinflussen das Ergebnis; die Norm wird häufig auf geeignete Halbzeugproben angewendet. Legen Sie das anzuwendende Verfahren und die maßgebliche Abnahmestufe fest, bevor Sie die Norm für ein fertiges Bauteil verwenden.

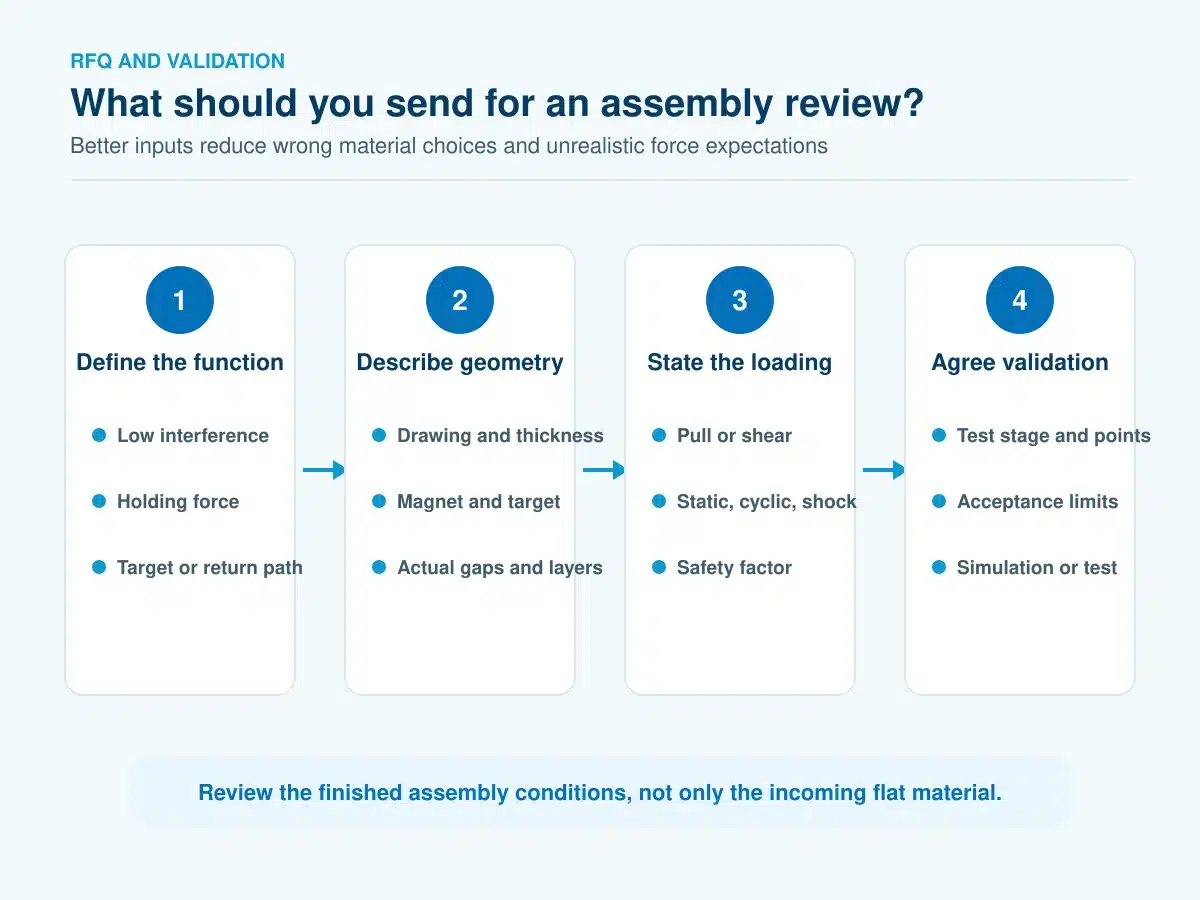

Welche Angaben sollten Sie für die Prüfung einer Magnetbaugruppe übermitteln?
Übermitteln Sie die folgenden Angaben, wenn sich Edelstahl in der Nähe eines Permanentmagneten befindet oder Teil des Magnetkreises ist:
- Edelstahlgüte, Erzeugnisform, Zustand und Fertigungsverfahren.
- Bauteilzeichnung, Wanddicke, kritische Abmessungen und Toleranzen.
- Magnetwerkstoff, Magnetgüte, Abmessungen, Beschichtung und Magnetisierungsrichtung.
- Tatsächlicher Arbeitsluftspalt, Luftzwischenräume, Beschichtungen, Klebstoffe und sonstige Zwischenschichten.
- Werkstoff, Größe, Dicke und Oberflächenzustand des Gegenkörpers bzw. Rückschlusses.
- Erforderliche Abreißkraft, erforderliches Feldniveau, Drehmoment, Sensorergebnis oder Positionierfunktion.
- Belastungsrichtung und Angabe, ob die Belastung statisch, zyklisch, stoß- oder vibrationsbedingt ist.
- Erforderlicher Sicherheitsfaktor und Abnahmegrenzwerte.
- Betriebstemperatur, Umgebungsbedingungen und Korrosionsbelastung.
- Messverfahren, Prüfphase und Messorte.
- Bei störungsarmen Auslegungen das maximal zulässige Feld bzw. die maximal zulässige Störung an einem festgelegten Punkt.
- Verfügbare Muster und Angabe, ob eine repräsentative praktische Prüfung erforderlich ist.
Osenc kann anhand dieser Angaben Magnetgeometrie, Magnetisierungsrichtung, Arbeitsluftspalt und Zielbedingungen sowie einen geeigneten Validierungsansatz für einen Prüfung kundenspezifischer Neodym-Magnete oder eine Magnetbaugruppe prüfen. Je nach Konstruktionsrisiko kann die Validierung eine Magnetfeldsimulation oder eine repräsentative praktische Prüfung unter den vorgesehenen Montagebedingungen erfordern. In diesem Artikel werden keine Ergebnisse eines Osenc-Projekts beansprucht.
Ihre Magnetbaugruppe besprechen
Senden Sie Ihre technische Zeichnung, den Werkstoffzustand, den Arbeitsluftspalt, die Belastungsrichtung und die Abnahmeanforderung zur technischen Prüfung.
Osenc kontaktierenHäufig gestellte Fragen
Ist jeder Edelstahl unmagnetisch?
Nein. Ferritische, martensitische und Duplex-Edelstähle sowie die meisten ausscheidungshärtenden Edelstähle sind magnetisch. Vollständig geglühte austenitische Güten wie 304 und 316 weisen in der Regel eine deutlich geringere magnetische Permeabilität auf.
Warum wird mein Edelstahl 304 von einem Magneten angezogen?
Kaltumformen, Biegen, Walzen, Stanzen, Scherschneiden oder andere lokale Verformungen können verformungsinduzierten Martensit erzeugen. Vergleichen Sie bearbeitete und unbearbeitete Bereiche und überprüfen Sie anschließend den Werkstoff mit einem geeigneten Verfahren, wenn die eindeutige Bestimmung der Werkstoffgüte oder die Permeabilität entscheidend ist.
Ist Edelstahl 316 vollständig unmagnetisch?
Nein. Geglühter 316-Knetwerkstoff zeigt normalerweise nur eine geringe magnetische Anziehung; Kaltverformung und Schweißen können die lokale magnetische Reaktion jedoch verstärken. Sein Verhalten sollte anhand des Werkstoffzustands und der Verarbeitung beschrieben werden, nicht allein anhand der Werkstoffgüte.
Lässt sich mit einem Magnettest nachweisen, ob Edelstahl der Güte 304 oder 316 entspricht?
Nein. Ein Magnet eignet sich lediglich für eine qualitative Vorprüfung. Für eine eindeutige Bestimmung der Werkstoffgüte sind Werkstoffnachweise sowie geeignete chemische Analyse- oder Werkstoffidentifikationsverfahren erforderlich.
Welchen nichtrostenden Stahl sollte ich in der Nähe eines Neodym-Magneten verwenden?
Das hängt davon ab, ob das Bauteil magnetische Störeinflüsse minimieren, einen definierten Spalt aufrechterhalten, als Target dienen oder den magnetischen Rückfluss führen soll. Legen Sie vor der Auswahl des Stahls die Funktion, Werkstoffgüte und den Werkstoffzustand, die Geometrie, den Arbeitsluftspalt, die magnetischen Anforderungen und das Validierungsverfahren fest.
Quellen
- Britischer Edelstahlverband, Magnetische Eigenschaften austenitischer Edelstähle.
- Britischer Edelstahlverband, Einfluss der Zusammensetzung auf die magnetische Permeabilität austenitischer Edelstähle.
- Britischer Edelstahlverband, Einfluss von Kaltverformung und Wärmebehandlung auf die magnetische Permeabilität.
- Britischer Edelstahlverband, Vor-Ort-Verfahren zur Sortierung von Edelstahlgüten und -produkten.
- Nickel Institute, Der Vorteil von Nickel in Edelstahl.
- ASTM International, ASTM A342/A342M-26: Standardprüfverfahren für die Permeabilität schwachmagnetischer Werkstoffe.
- K&J Magnetics, Prüfung der Magnetstärke.
- Arnold Magnetic Technologies, Anwendungsleitfaden für weichmagnetische Werkstoffe.
Einschränkung der Nachweislage: In diesem Artikel werden weder ein Osenc-Kundenfall noch eine Projektzeichnung, ein Simulationsergebnis, ein Protokoll einer praktischen Prüfung oder ein namentlich genannter technischer Prüfer vorgestellt. Die Diagramme dienen der Veranschaulichung und sind keine Projektnachweise aus erster Hand.
