Czym jest silnik bezrdzeniowy i jak działa

Silnik bezrdzeniowy to lekki, wysokowydajny silnik prądu stałego, w którym tradycyjny rdzeń żelazny zastąpiono wydrążonym, samonośnym uzwojeniem cewkowym, co zmniejsza bezwładność i eliminuje straty w żelazie. Taka konstrukcja zapewnia szybkie przyspieszanie, płynny obrót bez momentu zaczepowego oraz wysoką sprawność. Silniki bezrdzeniowe są powszechnie stosowane w robotyce, dronach, urządzeniach medycznych i aparaturze precyzyjnej. Doskonale sprawdzają się w zastosowaniach wymagających szybkiej reakcji, kompaktowych wymiarów oraz wysokiego stosunku mocy do masy.

Często otrzymujemy pytania dotyczące silników bezrdzeniowych, dlatego przygotowaliśmy artykuł wyjaśniający to zagadnienie. Przedstawiamy w nim, czym jest silnik bezrdzeniowy, jak działa i dlaczego znajduje zastosowanie w coraz większej liczbie branż.

Czym jest silnik bezrdzeniowy

Silnik bezrdzeniowy, znany również jako silnik z wirnikiem kubkowym. Jest to lekki, wysokowydajny silnik prądu stałego, w którym tradycyjny rdzeń żelazny zastąpiono wydrążonym, samonośnym uzwojeniem cewkowym, co zmniejsza bezwładność i eliminuje straty w żelazie. Taka konstrukcja zapewnia szybkie przyspieszanie, płynny obrót bez momentu zaczepowego oraz wysoką sprawność. Silniki bezrdzeniowe są powszechnie stosowane w robotyce, dronach, urządzeniach medycznych i aparaturze precyzyjnej. Doskonale sprawdzają się w zastosowaniach wymagających szybkiej reakcji, kompaktowych wymiarów oraz wysokiego stosunku mocy do masy.

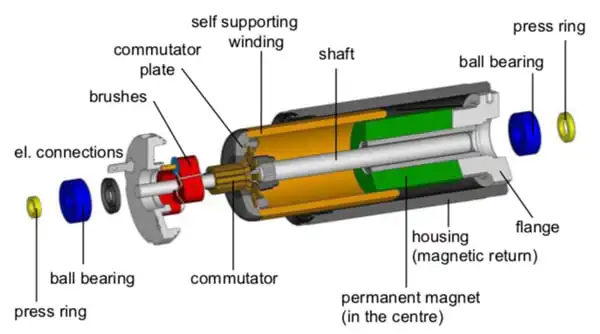

Podstawowa budowa

Dokument podstawowa budowa silnika bezrdzeniowego można podzielić na kilka kluczowych elementów:

1. Wirnik (twornik)
   • Wykonany z wydrążonego uzwojenia cewkowego w kształcie koszyka bez rdzenia żelaznego.
   • Bardzo lekkie i cienkie, co zmniejsza bezwładność i umożliwia szybką reakcję.
2. Magnesy trwałe
   • Zamocowane do obudowy stojana (obudowa zewnętrzna).
   • Wytwarzają pole magnetyczne oddziałujące z uzwojeniem wirnika.
3. Komutator i szczotki
   • Doprowadzają prąd do cewki wirnika.
   • Często są wykonane z metali szlachetnych (np. ze srebra lub stopu złota), aby zapewnić niską rezystancję i długą żywotność.
4. Wał i łożyska
   • Wał silnika przebiega przez jego środek i jest podparty precyzyjnymi łożyskami, które zapewniają płynny obrót.

Zasada działania silnika bezrdzeniowego

👉 W skrócie: silnik bezrdzeniowy działa dzięki przepływowi prądu przez lekkie uzwojenie bez żelaznego rdzenia, które oddziałuje ze stałym polem magnetycznym stojana, wytwarzając ciągły moment obrotowy i zapewniając wysoką sprawność, szybkie przyspieszanie i płynny ruch.

• Przepływ prądu w wirnikuGdy prąd stały przepływa przez wydrążone uzwojenie “koszykowe”, wokół wirnika powstaje pole magnetyczne.
• Działanie siły LorentzaPole magnetyczne wirnika oddziałuje z pole magnesu trwałego zamocowane w stojanie. Zgodnie z prawem siły Lorentza, na przewodniki działa siła, wytwarzając moment obrotowy wprawiający wirnik w ruch obrotowy.
• KomutacjaPodczas obrotu wirnika komutator i szczotki automatycznie przełączają kierunek przepływu prądu w uzwojeniach. Zapewnia to ciągłość momentu obrotowego i płynne obracanie się wirnika.
• Zalety konstrukcji bez rdzenia żelaznegoPonieważ wirnik nie zawiera żelaza, nie występują moment zaczepowy ani straty od prądów wirowych, co przekłada się na płynną pracę, wysoką sprawność i szybką reakcję.

Zastosowania silników bezrdzeniowych

🤖 Robotyka

• Najważniejsze zalety: Niska bezwładność + szybka reakcja
• Korzyści:
  • Wyjątkowo szybkie przyspieszanie i hamowanie na potrzeby dynamicznego sterowania ruchem.
  • Płynne oddawanie momentu obrotowego bez momentu zaczepowego, zapewniające stabilny ruch przegubów.
  • Wysoka dokładność pozycjonowania, idealna do realizacji złożonych trajektorii.
• Typowe zastosowania: Ramiona robotyczne, roboty chirurgiczne, silniki napędowe UAV.

---

✈️ Przemysł lotniczy i kosmiczny

• Najważniejsze zalety: Niska masa + wysoka sprawność + wysoka niezawodność
• Korzyści:
  • Wysoka gęstość mocy, zapewniająca dużą moc wyjściową przy rygorystycznych ograniczeniach masy.
  • Niewielkie wydzielanie ciepła i niskie zużycie energii, wydłużające czas pracy akumulatora.
  • Stabilne parametry pracy nawet w warunkach skrajnych temperatur i drgań.
• Typowe zastosowania: Napęd UAV, elementy wykonawcze układów sterowania orientacją satelitów, układy pomocnicze samolotów elektrycznych.

---

🏥 Urządzenia medyczne

• Najważniejsze zalety: Low noise + Smooth operation + High precision
• Korzyści:
  • Quiet and vibration-free operation, ideal for medical environments.
  • Accurate and reliable motion control for safe drug delivery or surgical tools.
  • Compact size, suitable for portable or implantable devices.
• Typowe zastosowania: Infusion pumps, cardiac assist pumps, surgical robots, medical imaging platforms.

---

🏭 Industrial Automation

• Najważniejsze zalety: Fast response + High precision control
• Korzyści:
  • Enhances production speed and automation efficiency.
  • Suitable for high-precision manufacturing and micron-level machining.
  • Energy-efficient operation, reducing factory energy costs.
• Typowe zastosowania: CNC machine spindles, conveyors, dispensing systems, automated assembly lines.

---

🏠 Household Appliances

• Najważniejsze zalety: Compact design + Low noise
• Korzyści:
  • Enables smaller and more portable products.
  • Quiet operation improves user comfort.
  • High efficiency, extending battery life in portable devices.
• Typowe zastosowania: Electric toothbrushes, shavers, coffee grinders, smart vacuum cleaners.

---

🚗 Motoryzacja

• Najważniejsze zalety: High responsiveness + Durability
• Korzyści:
  • Provides precise and responsive control of electric components in vehicles.
  • Withstands high temperatures, vibrations, and long-term operation.
  • Compact and lightweight, supporting vehicle weight reduction.
• Typowe zastosowania: Fuel injection pumps, headlight adjusters, power seats, mirror control systems.

---

🎯 Precision Instruments

• Najważniejsze zalety: Zero cogging + Smooth rotation
• Korzyści:
  • Ensures extremely high accuracy and stability.
  • Low noise and minimal electromagnetic interference, ideal for sensitive measurement systems.
  • Small form factor allows integration into compact precision devices.
• Typowe zastosowania: Camera autofocus/zoom, watch movements, scientific measuring instruments.

Coreless Motor Feature

🔹 Compact Structure

Coreless motors eliminate the traditional iron core, using a self-supporting coil design. This makes them smaller and more compact while still delivering high output power. Their compact structure is ideal for devices where space is limited, such as drones, medical equipment, and precision instruments.

🔹 Light Weight

Without the iron core, coreless motors are significantly lighter than traditional motors. The reduced weight not only improves efficiency but also enhances portability, making them a preferred choice in aerospace, robotics, and handheld devices.

🔹 High Speed and Efficiency

The absence of iron losses allows coreless motors to achieve extremely high rotational speeds with excellent efficiency. They respond quickly to control signals, making them perfect for high-performance applications like robotic arms, drones, and automotive components.

🔹 Low Noise

The smooth electromagnetic design reduces cogging torque and vibrations, resulting in quieter operation. This makes them suitable for medical devices, precision instruments, and household appliances where silent performance is critical.

🔹 Stability

Coreless motors provide smooth and stable rotation even at low speeds, thanks to the absence of cogging. This stability ensures accurate control and positioning, especially in robotics, automation, and optical instruments.

🔹 High Reliability

The simplified structure with fewer magnetic losses and lower heat buildup increases reliability. Coreless motors can operate consistently under demanding conditions, making them suitable for aerospace and automotive systems.

🔹 Long Life

With lower wear and tear on components, reduced mechanical stress, and efficient thermal performance, coreless motors typically offer a longer lifespan compared to traditional motors. This durability reduces maintenance needs and enhances long-term performance.

Classifications of Coreless Motors

1. Brushed Coreless DC Motors

• Zastosowanie komutator i szczotki to switch current in the rotor winding.
• Simple, compact, and widely used in toys, medical devices, and small electronics.
• Advantages: low inertia, smooth operation, low cost.
• Limitation: brush wear reduces lifetime.

2. Brushless Coreless DC Motors (BLDC)

• Zastosowanie electronic commutation instead of brushes.
• Rotor is coreless winding or permanent magnets, and stator has coils.
• Longer lifespan, higher efficiency, less maintenance.
• Common in drones, robotics, aerospace, and precision equipment.

3. Coreless Servo Motors

• Specifically designed for precise control of position, speed, or torque.
• Integrated with encoders or feedback systems.
• Used in robot joints, CNC machines, and medical robotics.

4. Coreless Stepper Motors

• Operate in discrete steps for accurate positioning.
• Coreless design reduces inertia, allowing very fast response.
• Applied in 3D printers, camera focusing systems, and optical equipment.

DC Coreless Motor vs. Traditional DC Motor

A DC coreless motor offers faster response, higher efficiency, and smoother motion, but at higher cost and lower durability (for brushed versions). A traditional DC motor is more rugged and economical, but heavier and less responsive.

⚙️ 1. Rotor Construction

• Coreless Motor: Rotor is a hollow, basket-shaped coil bez rdzenia żelaznego.
• Traditional DC Motor: Rotor has iron laminations with copper windings.

⚡ 2. Inertia & Response

• Coreless Motor: Very low inertia, enabling fast acceleration and deceleration.
• Traditional DC Motor: Higher inertia due to heavy iron core, making response slower.

🔄 3. Torque Characteristics

• Coreless Motor: Smooth torque, no cogging (no magnetic teeth effect).
• Traditional DC Motor: Cogging torque present, especially at low speeds.

🔋 4. Efficiency & Heat

• Coreless Motor: High efficiency; no iron losses (eddy current/hysteresis).
• Traditional DC Motor: Lower efficiency due to iron losses and heat buildup.

🛠️ 5. Size & Weight

• Coreless Motor: Lightweight and compact, ideal for portable or space-limited devices.
• Traditional DC Motor: Heavier and bulkier.

🧩 6. Durability & Cost

• Coreless Motor: Brushes (in brushed type) wear quickly; generally more expensive.
• Traditional DC Motor: More robust and cheaper, with longer brush life in many cases.

📌 7. Applications

• Coreless Motor: Robotics, drones, medical devices, cameras, aerospace—where precision, speed, and lightweight are crucial.
• Traditional DC Motor: Fans, pumps, conveyors, industrial machines—where durability and cost-efficiency matter.

Źródło:

https://en.wikipedia.org/wiki/Electric_motor
